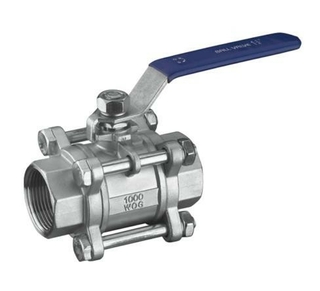

【三片式螺紋球閥概述】
1.公稱壓力：1.6-6.4MPa
2.適用穩定范圍：-20～232℃～350℃
3.適用介質：水、油、氣及某些腐蝕性液體（W。O。G）
4.螺紋類型：G。NPT。BSPT。BSP。DI259/2999
【三片式螺紋球閥特點】
1． 流體阻力小，其阻力系數與同長度的管段相等。
2． 結構簡單、體積小、重量輕。
3． 緊密可靠，目前球閥的密封面材料廣泛使用塑料、密封性好，在真空系統中也已廣泛使用。
4． 操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制。
5． 維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。
6． 在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕。

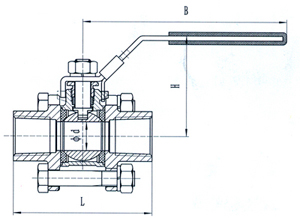

【三片式螺紋球閥結構圖】
【三片式螺紋球閥零部件材料】
序號
NO. |
零件名稱
PART NAME |
材質MATERIAL |
數量
Q’TY |
不銹鋼
STAINLESS STEEL |
碳鋼
CARBON STEEL |
| 1 |
閥體 BODY |
不銹鋼 CF8M |
碳鋼 WCB |
1 |
| 2 |
密封圈 SEAT |
聚四氟乙烯 PTFE |
聚四氟乙烯 PTFE |
2 |
| 3 |
閥蓋 CAP |
不銹鋼 CF8M |
碳鋼 WCB |
2 |
| 4 |
球體 BALL |
不銹鋼 SS316 |
不銹鋼 SS304 |
1 |
| 5 |
閥桿 STEM |
不銹鋼 SS316 |
不銹鋼 SS316 |
1 |
| 6 |
螺母 NUT |
不銹鋼 SS304 |
FCD45 |
4 |
| 7 |
墊圈 WASHER |
不銹鋼 SS304 |
不銹鋼 SS304 |
4 |
| 8 |
手柄套 HANDLE COVER |
塑料 PLASTIC |
塑料PLASTIC |
1 |
| 9 |
手柄 HANDLE |
不銹鋼 SS304 |
FCD45 |
1 |
| 10 |
閥桿螺母 STEM NUT |
不銹鋼 SS304 |
B7 |
1 |
| 11 |
墊圈 STEM WASHER |
不銹鋼 SS304 |
不銹鋼 SS304 |
1 |
| 12 |
填料壓蓋螺母 GLAND NUT |
不銹鋼 SS304 |
FCD45 |
1 |
| 13 |
填料 JOINT GASKET |
聚四氟乙烯 PTFE |
聚四氟乙烯 PTFE |
1 |
| 14 |
止推墊圈 THRUST WASHER |
聚四氟乙烯 PTFE |
聚四氟乙烯 PTFE |
1 |
| 15 |
填料 JOINT GASKET |
聚四氟乙烯 PTFE |
聚四氟乙烯 PTFE |
2 |
| 16 |
螺栓 BOLT |
不銹鋼 SS304 |
B8 |
4 |
【三片式螺紋球閥主要連接尺寸】
| SIZE |
D |
L |
H |
E |
W2 |
F |
P |
| 1/4" |
11.6 |
65 |
48 |
120 |
28.5 |
14.1 |
10 |
| 3/8" |
12.7 |
65 |
48 |
120 |
28.5 |
17.6 |
10 |
| 1/2" |
15 |
67 |
54 |
120 |
28.5 |
21.8 |
10 |
| 3/4" |
20 |
82 |
57 |
130 |
35 |
27.4 |
13 |
| 1" |
25 |
91 |
72 |
154 |
35 |
34.1 |
13 |
| 1 1/4" |
32 |
108 |
79 |
154 |
38.1 |
42.8 |
16 |
| 1 1/2" |
38 |
129 |
81 |
185 |
38.1 |
48.7 |
16 |
| 2" |
50 |
148 |
97 |
185 |
38.1 |
61 |
18 |
| 2 1/2" |
65 |
164.5 |
130 |
250 |
58 |
77 |
18 |
| 3" |
80 |
182.5 |
148 |
250 |
70 |
89.9 |
20 |
訂貨須知：
一、①三片式螺紋球閥產品名稱與型號②三片式螺紋球閥口徑③三片式螺紋球閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定正鋼閥門三片式螺紋球閥型號，請按三片式螺紋球閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的正鋼閥門專家為您審核把關。
感謝您向我們發出訂單我們會在最短時間與您聯系!
