對焊式鍛鋼止回閥

首頁> 對焊式鍛鋼止回閥
所屬系列： 止回閥系列
名稱： 對焊式鍛鋼止回閥
型號： H61Y H61H
檢索關鍵字： 對焊式鍛鋼止回閥
銷售電話：021-59965667 59988753 圖文傳真：021-56467791

點擊這里給我發消息

感謝您向我們發出訂單我們會在最短時間與您聯系!




【對焊式鍛鋼止回閥概述】
鍛鋼止回閥有三種閥蓋設計形式。第一種是螺栓式閥蓋，按這種設計形式設計的閥門，其閥體與閥蓋用螺栓螺母連接，纏繞式墊片（316夾柔性石墨制造）密封�？蛻粲刑厥庖髸r也可采用金屬環連接。第二種設計形式是焊接式閥蓋，按這種設計形式的閥門，其閥體與閥蓋用螺紋連接，全焊密封�？蛻粲刑厥庖髸r也可采用全焊透連接。第三種是壓力自緊式閥蓋，按這種設計形式設計的閥門，其閥體與閥蓋用螺紋連接，內壓自密封環密封。
【對焊式鍛鋼止回閥的三種設計結構和特征】
1.設計結構：
螺栓式閥蓋
焊接式閥蓋
壓力自緊式閥蓋
2.特征：

  1. 止回閥的設計與制造符合MSSP-118和ASME B16.34。檢驗與測試按API 598，標記按MSS-SP-25。
  2. 采用以下結構
  3. 全徑或縮徑
  4. 升降式止回閥
  5. 球式止回閥
  6. 旋啟式止回閥
  7. 按需求內置彈簧
  8. 螺栓連接、纏繞墊片密封式閥蓋；螺紋連接、全焊密封式閥蓋以及螺紋連接內壓自緊式閥蓋
  9. 整體式上密封座
  10. 承插端符合ASME B16.11
  11. 螺紋連接端（NPT）符合ANSI/ASME B1.20.1
  12. 閥瓣可變換為節流型、針型、球型

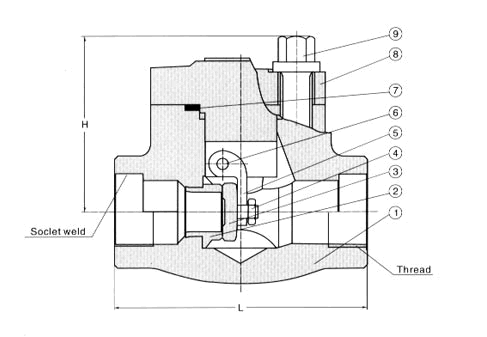

【對焊式鍛鋼止回閥材質明細表】

序號 零件名稱 CS to ASTM AS to ASTM SS to ASTM
Type A105N Type F22 Type F304(L) Type F316(L)
1 閥體        A 105N       A182 F22    A182 F304(L)    A182 F316(L)
2 閥蓋       A276 420       A276 304     A276 F304(L)    A276 F316(L)
3 旋啟式 閥瓣       A276 420       A276 304     A276 F304(L)    A276 F316(L)
4 螺母       A194 2H       A194 4       A194 8       A194 8M
5 搖臂        A105N       A182 F22     A182 F304(L)    A182 F316(L)
6 圓柱銷                   A276 420      A182 F304      A182 F316
7 墊片                316夾 柔性石墨                316夾PTFE
8 閥蓋        A105N      A182 F22     A182 F304(L)    A182 F316(L)
9 內六角螺栓       A193 B7      A193 B16      A193 B8(M)     A193 B8(M)
適用介質 水、蒸汽、油品等 水、蒸氣、油品等 硝酸、醋酸等
適用溫度 -29°C～425°C -29°C～550°C -29°C～200°C

注意：客戶需求的其他材質也可采用。密封面材料配對由客戶指定內件代號決定。 CS=碳鋼；AS=合金鋼；SS=不銹鋼；

【對焊式鍛鋼止回閥尺寸及重量參數　尺寸（mm)和重量（Kg）】

NPS 3/8 1/2 3/4 1 11/4 11/2 2
L 800Lb 79 79 92 111 120 120 140
900～1500Lb 92 111 111 120 120 140 178
W 800Lb 61 61 78 84 101 120 133
900～1500Lb 79 79 79 97 105 120 140
重量 800Lb 1.1 1.0 1.9 3.9 4.5 7.3 10.0
900～1500Lb 3.1 3.0 3.6 4.3 6.1 8.8 12.6
